攪拌裝置是指借攪拌葉的旋轉攪拌作用將制漿原料與水混合均勻攪拌，防止?jié){液沉淀的攪拌設備，在煤礦設計的開采區中，可防止制濾好的回填漿液在注漿前過早沉降。下面就由華拓科技小編給您介紹常用攪拌葉輪的分類及應用。

一、螺旋槳葉輪

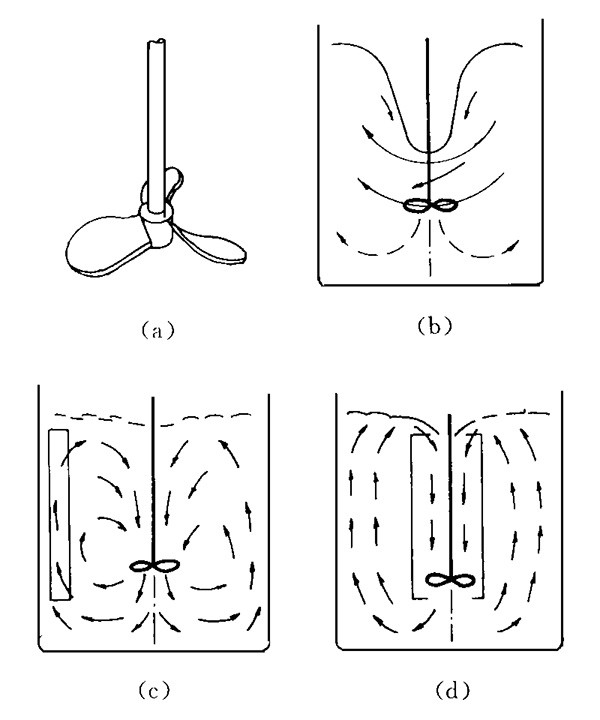

如圖 1 (a) 所示， 這種攪拌葉輪有 3 個葉片， 葉片具有一定的螺旋角， 其端部圓周速度通常為 5～15m ƒs。葉輪旋轉時，向前(或向后) 擠壓流體沿軸向排出， 在罐內循環。

從攪拌葉的兩大作用看， 螺旋槳葉的排出能力強一些， 不適宜于需要剪切力的分散反應等場合。主要用于液2液系統的混合、均勻溫度以及防止液2固系統的低濃度漿液發生沉淀。

通常情況下，螺旋槳直徑為攪拌罐直徑的 011～ 013 倍。因此，不能用于粘度太高的介質，一般適于螺旋槳攪拌的介質粘度為 2～ 3Pa·s。攪拌器轉速一般為 200～ 400rƒm in，故使機械相當緊湊。但要注意， 如螺旋槳只簡單地垂直安裝于攪拌罐中心位置時， 則因形成很強的水平旋流致使軸流效應不明顯， 降低了攪拌效果， 見圖 1 (b)。為了防止形成水平旋流， 使液體盡可能沿軸向排出， 通常情況下要安裝擋板、導管， 如圖1 (c， d) 所示， 或采取偏心和傾斜的安裝方法。使用擋板或?qū)Ч芸梢缘玫捷^好的軸向流。偏心安裝更多見于小型(011～ 115kW ) 便攜式的攪拌設備。以前還見到螺旋槳攪拌器水平安裝于罐側壁的方式， 當改變水平方向的夾角就可改變罐內介質的流動形式， 可用于較大容量的攪拌。

二、漿式葉輪

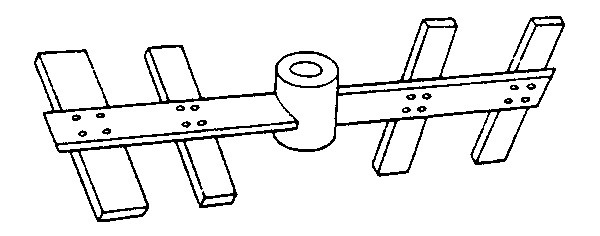

槳式葉輪是最簡單的一種攪拌器， 細長的、連續的板狀葉片焊、鉚在輪轂上或?qū)A在攪拌軸上， 因而價格低， 大約有 35%～ 40% 的攪拌設備使用這種攪拌器。通常， 每個葉輪有 2 個葉片， 安裝 3～ 4 個葉片的并不多見。槳葉可垂直安裝于輪轂上， 即所謂平葉槳。也可以某一角度傾斜安裝于輪轂上， 即所謂折葉槳。由槳式葉輪所形成的流動形式與后文介紹的渦輪式葉輪相似， 也有徑流和軸流之分。但槳葉的主要作用是具有較強的循環功能， 大都用于需要葉片以排出(循環) 作用為主要目的的攪拌。在排出量相同情況下， 折葉槳的操作費用與動力消耗稍優于平葉槳。實際工程中， 往往采用大直徑低轉速葉輪， 盡管剪切作用不大， 但罐內的循環良好。由于可用大直徑的葉輪， 故也可用于介質粘度達 50Pa·s 的攪拌。此時， 為了使罐內上、下層介質易于交換， 往往采用有3～ 5 段的多段葉輪， 或在槳葉上安裝如圖 2 所示的橫向葉片。

一般， 槳式葉輪主要用于液2液系統以均勻溫度、防止介質分離為目的的攪拌， 以及用于液2固系統用來防止固體物的沉降。不適用于以介質微細化為目的的攪拌。當攪拌低粘度介質時， 葉輪直徑ƒ攪拌罐直徑大約為 0135～ 015；攪拌高粘度介質時， 此比值大約為 0165～ 019。攪拌回轉數大致為 20～ 100rƒm in。

三、渦輪式葉輪

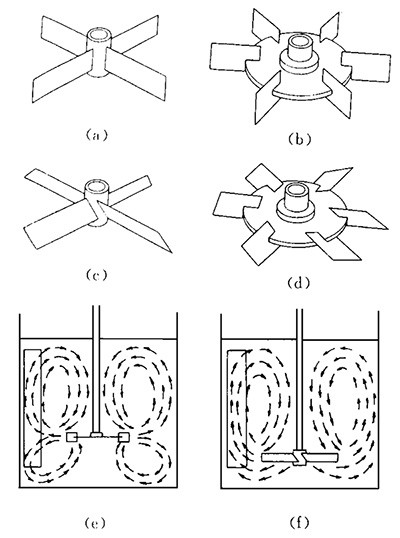

渦輪式葉輪通常有 4～ 6 個葉片， 葉片的安裝大體有兩種方式: 一是有與槳式葉輪相似的形狀， 葉片直接安裝在輪轂上， 稱為開式渦輪葉輪; 另一種是在輪轂上設置一圓盤， 葉片安裝在圓盤上， 這種葉輪稱為圓盤式渦輪葉輪。和槳式葉輪一樣， 葉片可有不同的安裝角度。葉片垂直安裝的稱之為平直渦輪式葉輪， 如圖 3 (a， b) 所示。葉片傾斜安裝的稱之為折葉渦輪式葉輪， 如圖 3 (c， d) 所示。由于葉片安裝角度不同， 罐內介質的流動形式和流動特性也有較大差別， 如圖 3 (e， f) 所示。因而平直葉輪和折葉葉輪的適用場合也不盡相同。

這種葉輪， 通過多軸使用的方法和相對低速的折葉槳式葉輪或錨式葉輪組合使用， 可使流動和分散細化達最佳程度。

四、錨式葉輪

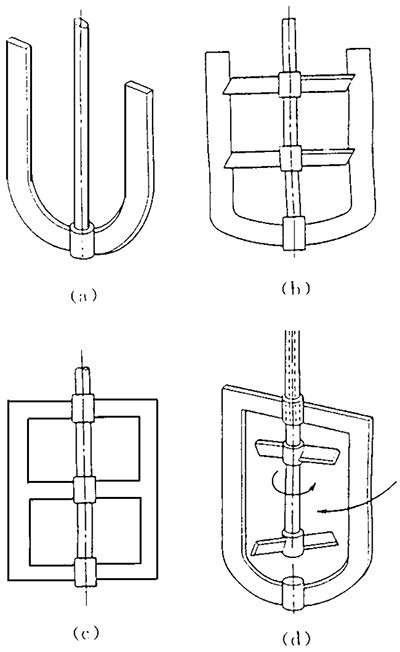

如圖 5 所示， 這類葉輪的葉、罐直徑比比較大， 大都以低轉數回轉。流動形式以水平旋轉流為主， 攪拌低粘度流體時， 不會有大的剪切作用， 但流體排量大。和其他形式的葉輪相比， 錨式葉輪使在罐壁附近的流體流速比較大， 因而傳熱效果也較其他形式的葉輪為優。攪拌高粘度流體時， 會隨著流體粘度的提高， 流體的流動性有所降低， 能耗會相應增加。從攪拌效果分析， 在攪拌軸附近存在著沒有攪拌的部分。為了改變這種情況， 使高粘度流體充分流動， 必須強化擠壓中間部分的流體， 為此可使用如圖 5 (d) 所示的二軸式或多軸式攪拌器。
