煤礦地面-注漿系統

您的當前位置：首頁 > 煤礦地面-注漿系統

煤礦地面粉煤灰灌漿防滅火系統

煤礦地面粉煤灰灌漿防滅火系統概述

系統概述

粉煤灰灌漿防滅火站系統是我國煤礦防滅火主要的技術手段，自上世紀50年代一直沿用至今，是防治煤層自然發火的直接技術。具有安全可靠、經濟實用的特點，已經在國內外得到了廣泛應用。

粉煤灰漿防滅火系統的工作原理為：將水與粉煤灰按一定的配比，制成一定濃度的漿液，利用輸漿管送至可能發生或已經發生自燃的地點，以防止發生自燃或撲滅火災。漿液充填于碎煤或巖石縫隙之間，沉淀的固體物質可以充填裂隙和包裹浮煤，起到隔氧堵漏的作用；同時泥漿對煤炭有冷卻散熱的作用。

煤礦地面粉煤灰灌漿防滅火系統構成

系統構成

粉煤灰灌漿防滅火站系統由貯灰罐、破拱裝置、物料旋轉閥、螺旋輸送機、制漿機（膠體制備機）、濾漿機、清水泵、渣漿泵、排污泵、控制系統、測量?jī)x表和輸漿管網等部分構成。

工藝流程

  • 1. 將貯灰罐內裝滿粉煤灰
  • 2. 打開供水閥門，開啟供水管道，根據計劃注漿的流量和濃度調整水量,給制漿機通水一段時間
  • 3. 打開貯灰罐下料口物料旋轉閥，貯灰罐會按已設定的下料量把粉煤灰均勻送上螺旋輸送機
  • 4. 螺旋輸送機把粉煤灰輸送至制漿機
  • 5. 制漿機把水與粉煤灰混合、攪拌均勻制成漿液
  • 6. 濾漿機進行慮漿，將漿液中大于8mm的顆粒過濾后通過刮渣板刮出，其余合格漿液通過出漿管自流進入緩沖池
  • 7. 緩沖池內的漿液由渣漿泵送至井下注漿地點
  • 8. 粉煤灰量一定的情況下，通過調整水流量，初步實現所需的水灰比，順序自動啟動；工控畫面可以顯示水流量和漿流量等

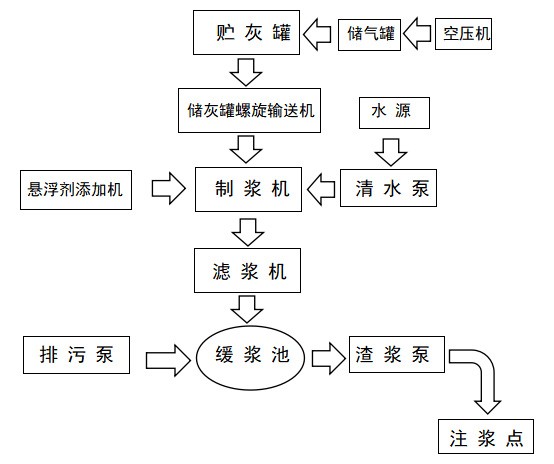

煤礦地面粉煤灰灌漿防滅火系統工藝流程

設備清單&主要參數

序號 名稱 規格型號
1 貯灰罐 非標定制加工

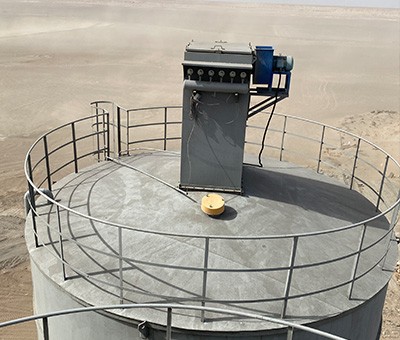

1.1 倉頂除塵器 除塵，防止粉塵污染
1.2 倉頂釋壓閥 防止壓力過大爆倉
1.3 阻旋料位計 顯示倉內高、低料位，當料位低于預設位置后聲光報警
1.4 破拱裝置 防止貯灰罐內粉煤灰起拱
1.5 物料旋轉閥 將倉內制漿原料均勻給料到螺旋輸送機
1.6 插板閥 檢修螺旋輸送機或貯灰罐
1.7 空壓機 為灌漿站內用氣設備供氣
1.8 儲氣罐 與空壓機配套
2 螺旋輸送機 輸送粉煤灰
3 制漿機 制漿量可根據業主需求定制
4 濾漿機 過濾漿液中大顆粒物質
5 懸浮液添加機 型號：HTXF
6 清水泵 根據實際情況定制
7 排污泵 根據實際情況定制

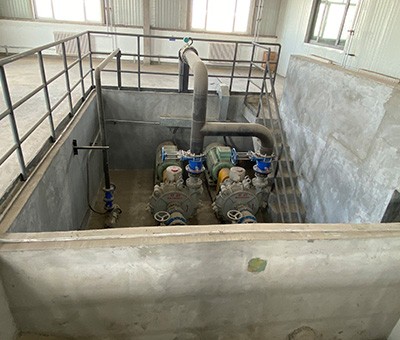

8 渣漿泵 根據實際情況定制
9 控制系統 監控黃泥灌漿系統中設備的運行、電氣控制和電氣保護、系統操作和主要灌漿參數的統計和顯示，灌漿注膠數據的收集和發送等。
包括所有配套傳感器（電磁流量計、液位計、壓力計等）。
9.1 隔離配電柜 電源隔離總控及各個設備饋電，各個饋電支路短路、漏電保護。
9.2 動力控制柜 各個設備供斷電；
設備回路電壓、電流檢測、顯示及過載保護；
配置集控按鈕、急停按鈕、工控畫面及人機界面顯示，及核心控制器組成的工藝控制系統主機。
9.3 電動調節閥 水流量控制及漿液濃度調節。
9.4 清水流量計 水流量瞬時、累積流量顯示，漿液濃度調節。
9.5 泥漿流量計 漿流量瞬時、累積流量顯示。
9.6 超聲波液位計 泥漿池液位顯示及液位警示。
9.7 泥漿密度傳感器 檢測漿液濃度，并與供水、供料聯鎖。
9.8 壓力傳感器 檢測管道壓力，超出正常值后報警。
9.9 皮帶秤 制漿上料量動態采集器，帶流量積算、動態信號輸出及數字通訊

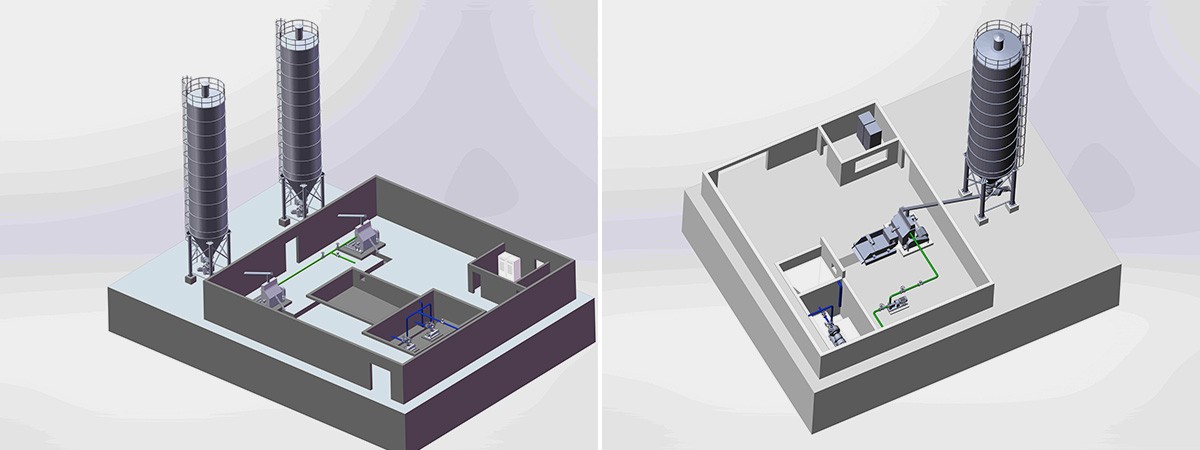

系統效果圖

系統效果圖
